FeuerControl ASMX

Vorteile der Abbrandsteuerung

Grundfunktionen der FeuerControl ASMX

Die Abbrandsteuerung FeuerControl ASMX eignet sich für wassergeführte Ofensysteme.

Die Hauptaufgabe der Abbrandsteuerung ist es, die von Ihnen gewünschte Temperatur im Brennraum stabil zu halten, was den Brennprozess verlängert, den Brennholzverbrauch reduziert und für ein angenehmes Raumklima ohne Überhitzung sorgt.

Außerdem wird durch die Temperaturkontrolle verhindert, dass zu schnell entstandene Wärme unnötig über den Schornstein verloren geht.

Zusätzlich kontrolliert die Steuerung die Warmwasserzufuhr zum Pufferspeicher und in das Zentralheizungssystem.

Steuerung des hydraulischen Kreislaufs

Die Abbrandsteuerung optimiert den Brennprozess und überwacht die Wassertemperatur im Kamin sowie die Temperaturen im oberen und unteren Bereich des Pufferspeichers.

Sie steuert sowohl die Pufferspeicherladepumpe als auch die Umwälzpumpe, die die gesammelte Wärme in den Heizkreislauf leitet.

Grundsätzlich kann diese Steuerung bis zu zwei Pumpen gleichzeitig bedienen.

Im Lieferumfang sind drei Wassertemperaturfühler enthalten, die am Wassermantel des Kamins, sowie oben und unten am Pufferspeicher installiert werden können.

Abhängig von den gemessenen Temperaturen schaltet die Steuerung die Pumpen und leitet das warme Wasser bedarfsgerecht weiter.

Mögliche Anschlusskonfigurationen:

• Raumlüfter/Ventilation und Pufferspeicherladepumpe
• Raumlüfter/Ventilation und Laddomat
• Steuerung des Wasseraufsatzes und der Pufferspeicherladepumpe
• Steuerung des Wasseraufsatzes und des Laddomats
• Zuggenerator/Rauchsauger und Pufferspeicherladepumpe
• Zuggenerator/Rauchsauger und Laddomat
• Steuerung der Schornsteinklappe/Umschaltklappe und der Pufferspeicherladepumpe
• Steuerung der Schornsteinklappe/Umschaltklappe und des Laddomats

Funktion ANTIFREEZE: Die Steuerung schützt die Installation vor Gefrieren durch das automatische Einschalten der Heizkreislaufpumpe, sobald die gemessene Temperatur niedriger als 4°C ist.

Funktion ANTISTOP: Die Pumpe läuft automatisch 30 Sekunden, um Verkalkung zu vermeiden, wenn sie 5 Tage inaktiv war oder nach dem Einschalten nicht innerhalb von 5 Minuten gestartet wird.

Steuerung des Brennprozesses

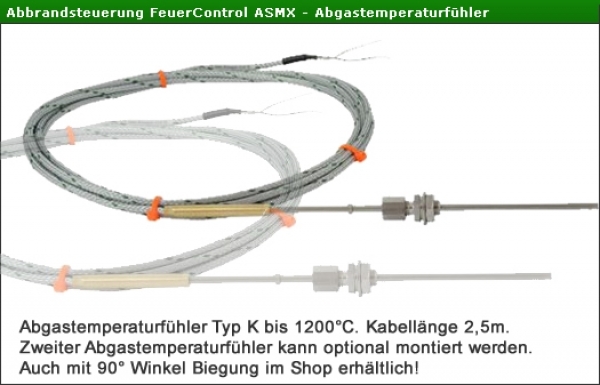

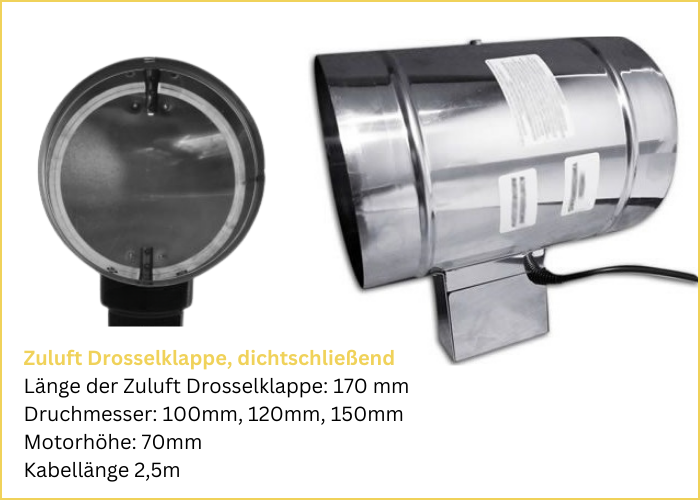

Ein Abgastemperaturfühler am Abgasrohr misst und kontrolliert die Abgastemperatur. Die Zuluft zum Brennraum wird über eine Zuluft Drosselklappe reguliert.

Je nach Temperatur öffnet oder schließt sich die Zuluft Drosselklappe automatisch prozentual, um einen optimalen und emissionsarmen Abbrand zu gewährleisten.

Dadurch bleibt die Ofenscheibe sauber, Sie schonen die Umwelt und sparen ordentlich Brennholz.

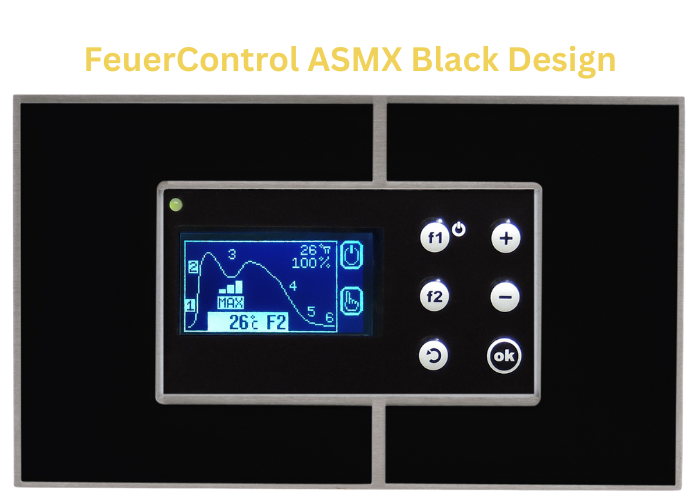

Die Abbrandsteuerung teilt den Brennvorgang in 6 Brennphasen auf, die für spezielle Temperaturbereiche optimiert sind.

Die Temperaturwerte und der Öffnungsgrad können für jede Phase individuell angepasst werden.

Die Steuerung informiert Sie darüber, wann der optimale Zeitpunkt zum Nachlegen ist, um einen emissionsarmen, neuen Abbrand zu gewährleisten.

Sobald Sie kein Holz mehr in den Brennraum nachlegen, wird die dichtschließende Zuluft-Drosselklappe nach der Glutphase geschlossen, um Wärmeverluste zu verhindern.

Kaminleistung – Festlegung der optimalen Brenntemperatur

Sie können aus drei Leistungsprogrammen wählen: MIN, MIDI oder MAX. Jedes Programm hat spezifische Temperatureinstellungen, die Einfluss auf den Brennprozess und die Wärmebildung haben.

Dies ermöglicht Ihnen, den Abbrand optimal an Ihren Ofen anzupassen, ohne überschüssige Wärme durch den Schornstein zu verlieren oder den Ofen zu überhitzen, was zu unnötigen Beschädigungen führen könnte.

Durch den Einsatz dieser Abbrandsteuerung optimieren Sie den Abbrand Ihres Ofens und sparen bis zu 30 % Brennholz.

Diese Abbrandsteuerung ist kompatibel mit wassergeführten Öfen aller gängigen Marken.

Sicherheit bei Stromausfall

Bei einem Stromausfall öffnet sich die Zuluft Drosselklappe bis zu einem bestimmten Prozentsatz, damit das Brennholz langsam ausbrennen kann, ohne eine Überhitzung des Wasserheizkreislaufs zu verursachen.

Eine integrierte Batterie kann den Betrieb der Steuerung bis zu 8 Sekunden überbrücken, sodass in dieser Zeit eine externe Notstromversorgung aktiviert werden kann.

Dauert der Stromausfall länger, bleibt die Luftklappe entsprechend geöffnet.

Nach Wiederherstellung der Stromzufuhr leitet die Steuerung eine Kontrollphase ein, misst die aktuelle Temperatur im Brennraum und setzt den Betrieb in der entsprechenden Brennphase fort.
